Эксклюзивный мемориальный комплекс авиаконструктору А. Н. Арепьеву: от 3D-модели до глубокой фрезеровки в граните
Д145
Когда уходит человек, посвятивший жизнь великому делу, мемориал должен не просто обозначать место захоронения, но и отражать его жизненный путь, характер и достижения. Проект Д145 — это история создания уникального памятника выдающемуся советскому и российскому авиаконструктору Анатолию Николаевичу Арепьеву (05.05.1947 – 06.12.2023), автору фундаментального научного труда по проектированию винтовых самолетов.
Наша компания выполнила весь цикл работ: от согласования размеров участка и разработки индивидуального плана до создания детальной 3D-модели, подготовки сложнейших макетов для фрезеровки букв и финишного монтажа на кладбище. В результате получился строгий, благородный и долговечный комплекс из черного гранита.
Ниже мы подробно рассказываем о каждом этапе реализации этого знакового проекта.
Наша компания выполнила весь цикл работ: от согласования размеров участка и разработки индивидуального плана до создания детальной 3D-модели, подготовки сложнейших макетов для фрезеровки букв и финишного монтажа на кладбище. В результате получился строгий, благородный и долговечный комплекс из черного гранита.
Ниже мы подробно рассказываем о каждом этапе реализации этого знакового проекта.
Характеристики и особенности проекта Д145
• Размер участка: 180 × 200 см.
• Материал комплекса: Высококачественный черный гранит (габбро-диабаз) с зеркальной полировкой.
• Художественные решения: Глубокая фрезеровка (углубленные буквы) на лицевой стороне, портретная гравировка, сложная гравировка книги авиаконструктора и чертежа самолета на обратной стороне памятника.
• Благоустройство: Устройство бетонного основания, облицовка цоколем из черного гранита, мощение площадки гранитной плиткой, монтаж декоративных столбиков с полированными шарами и устройство открытого цветника.
• Материал комплекса: Высококачественный черный гранит (габбро-диабаз) с зеркальной полировкой.
• Художественные решения: Глубокая фрезеровка (углубленные буквы) на лицевой стороне, портретная гравировка, сложная гравировка книги авиаконструктора и чертежа самолета на обратной стороне памятника.
• Благоустройство: Устройство бетонного основания, облицовка цоколем из черного гранита, мощение площадки гранитной плиткой, монтаж декоративных столбиков с полированными шарами и устройство открытого цветника.
Этап 1. Согласование размеров и составление плана
Создание мемориала началось с детального обсуждения с заказчиком. Важно было эргономично разместить все элементы комплекса на относительно небольшом участке размером 180х200 см. Мы согласовали точные размеры, определили расположение памятника и цветника (в левой части участка), а также зону мощения (в правой и передней частях).

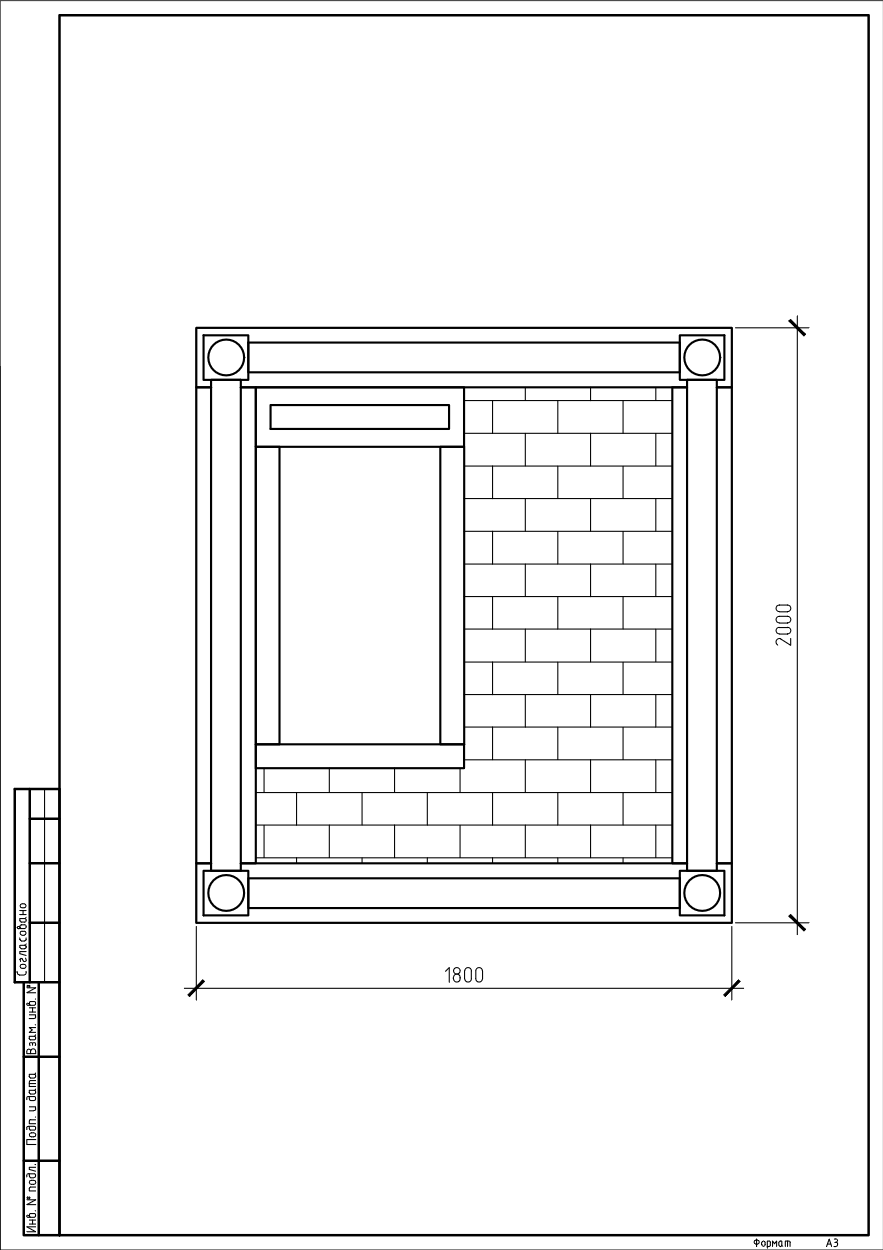

На основе этих параметров был составлен детальный технический план раскладки (чертеж), который лег в основу всего проекта.
На основе этих параметров был составлен детальный технический план раскладки (чертеж), который лег в основу всего проекта.

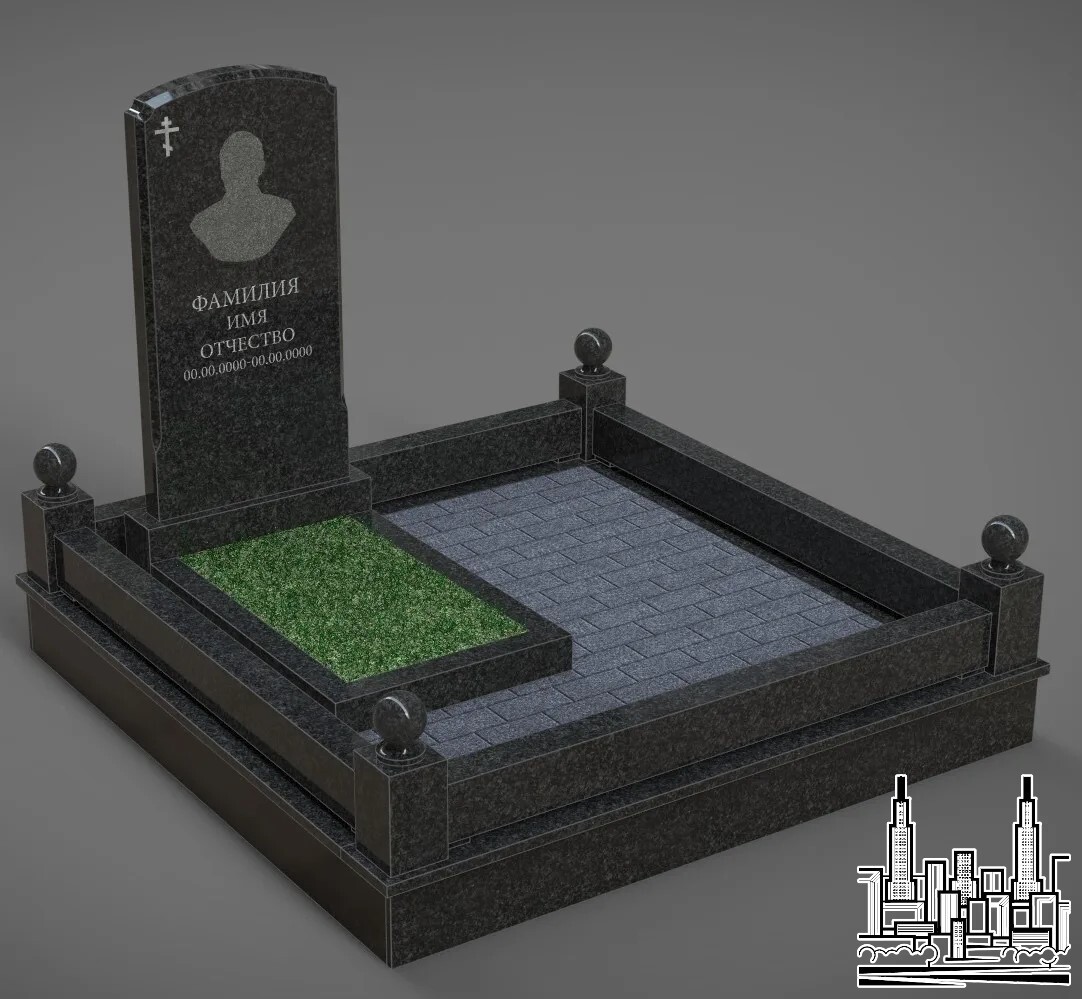

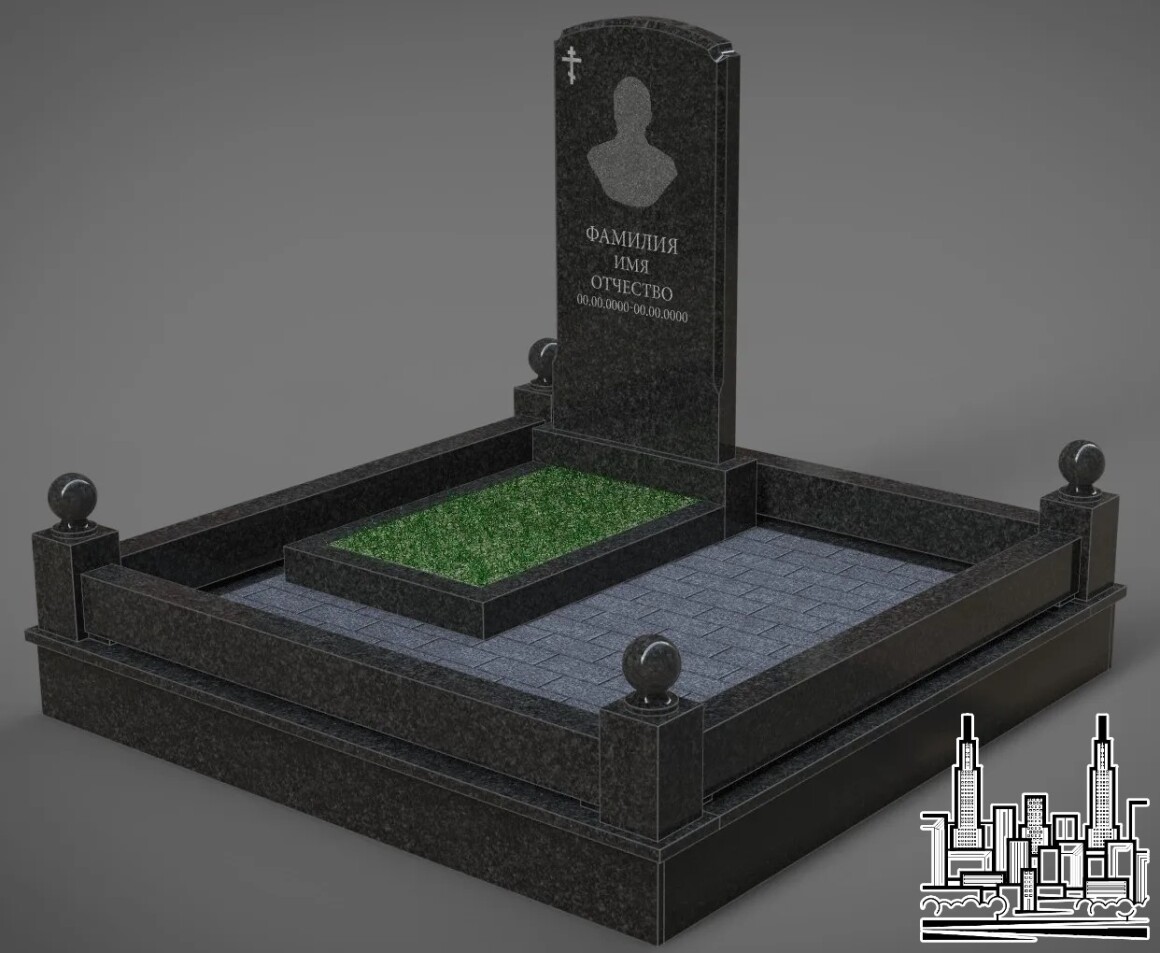

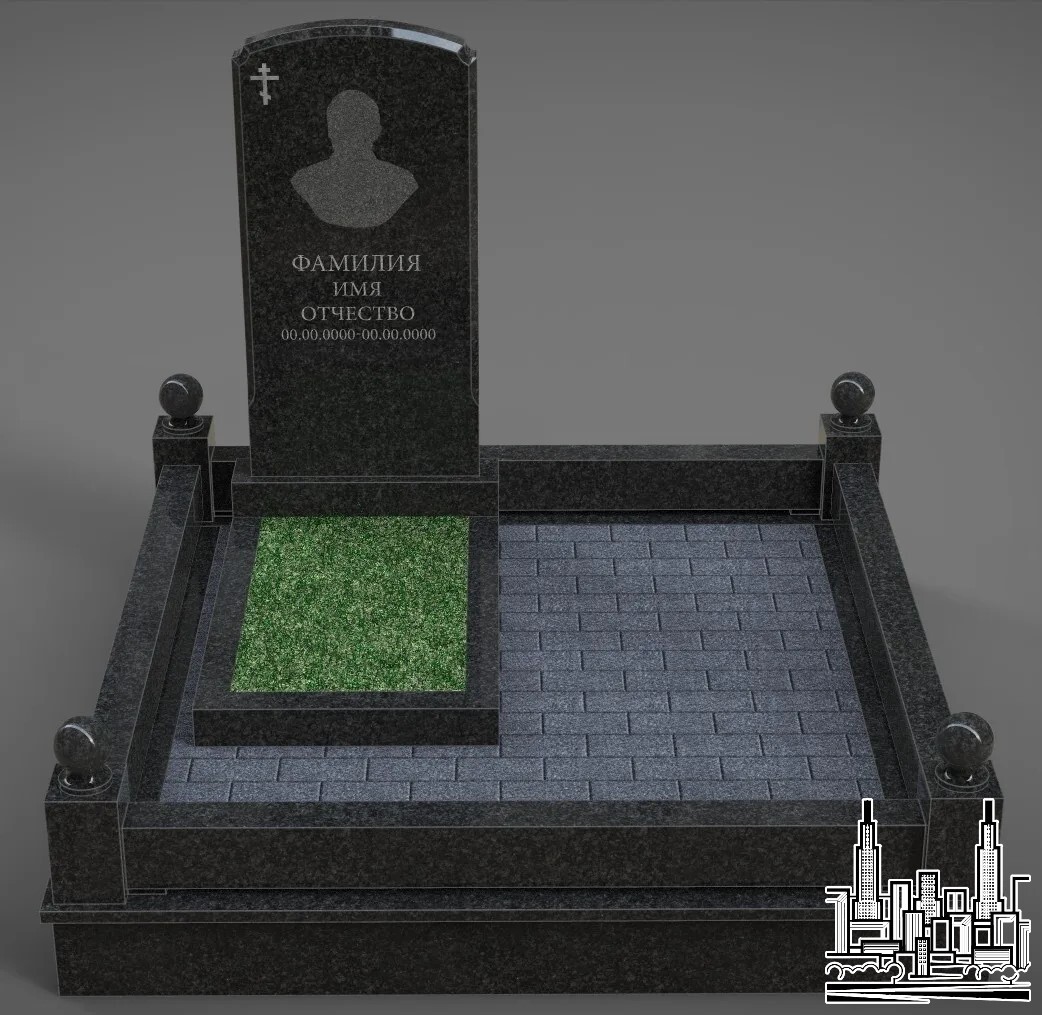

Этап 2. Разработка и согласование 3D-модели
Чтобы заказчик мог наглядно оценить будущий памятник, пропорции элементов и общее благоустройство, наши дизайнеры создали фотореалистичную 3D-модель. Интерактивная визуализация позволяет рассмотреть комплекс со всех сторон и своевременно скорректировать детали до начала производства.
В проекте Д145 на 3D-модели были проработаны:
В проекте Д145 на 3D-модели были проработаны:
- Высота и толщина гранитной стелы, форма ее скругленного верха с фаской.
- Высота цоколя и раскладка гранитной плитки.
- Расположение цветника под живые растения.
- Высота угловых столбиков и диаметр полированных гранитных шаров.
После демонстрации рендеров заказчик утвердил модель без изменений, убедившись в гармоничности всех пропорций.
Этап 3. Разработка макетов и согласование глубокой фрезеровки (углубленные буквы)
Особое внимание в проекте Д145 было уделено художественному оформлению стелы. Заказчик выбрал технологию глубокой фрезеровки (углубленных букв) для нанесения текста на лицевую сторону. Это премиальный метод нанесения надписей: буквы прорезаются глубоко в камне на фрезерном станке с ЧПУ, образуя красивый объемный рельеф, который не сотрется и не потускнеет со временем.

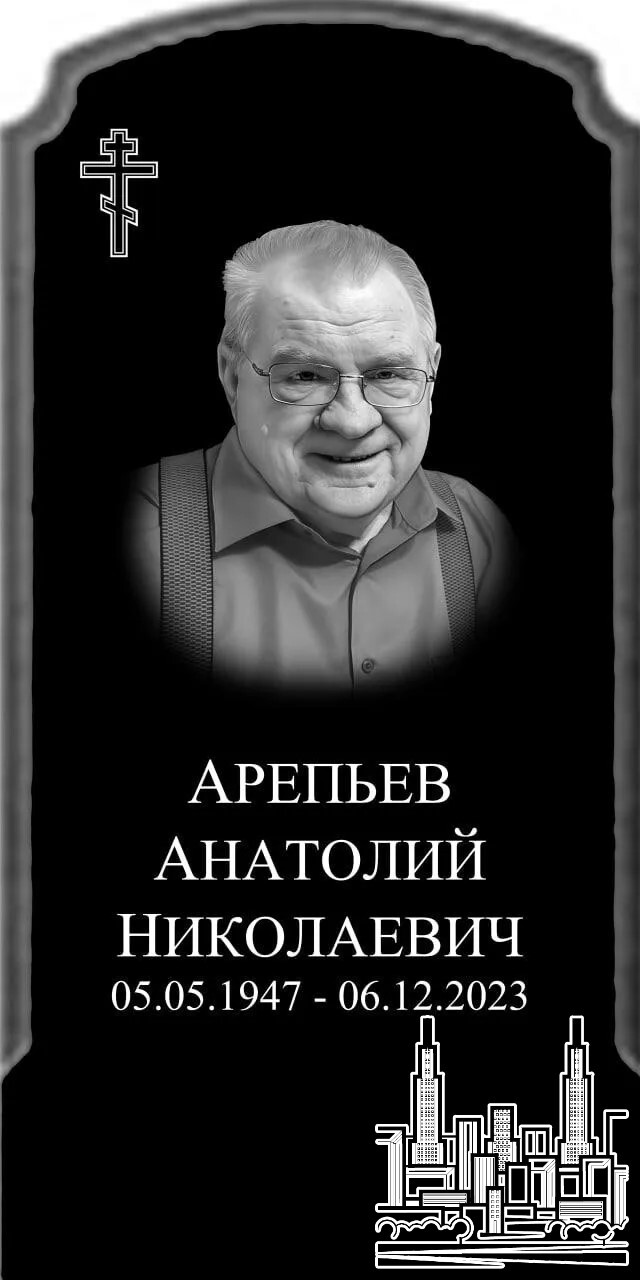

Оформление лицевой стороны:
Оформление лицевой стороны:
- Портрет Анатолия Николаевича Арепьева в очках, детально передающий его открытый взгляд и улыбку.
- Православный крест в верхнем левом углу.
- ФИО и даты жизни, выполненные глубоким шрифтом с финишной обработкой.

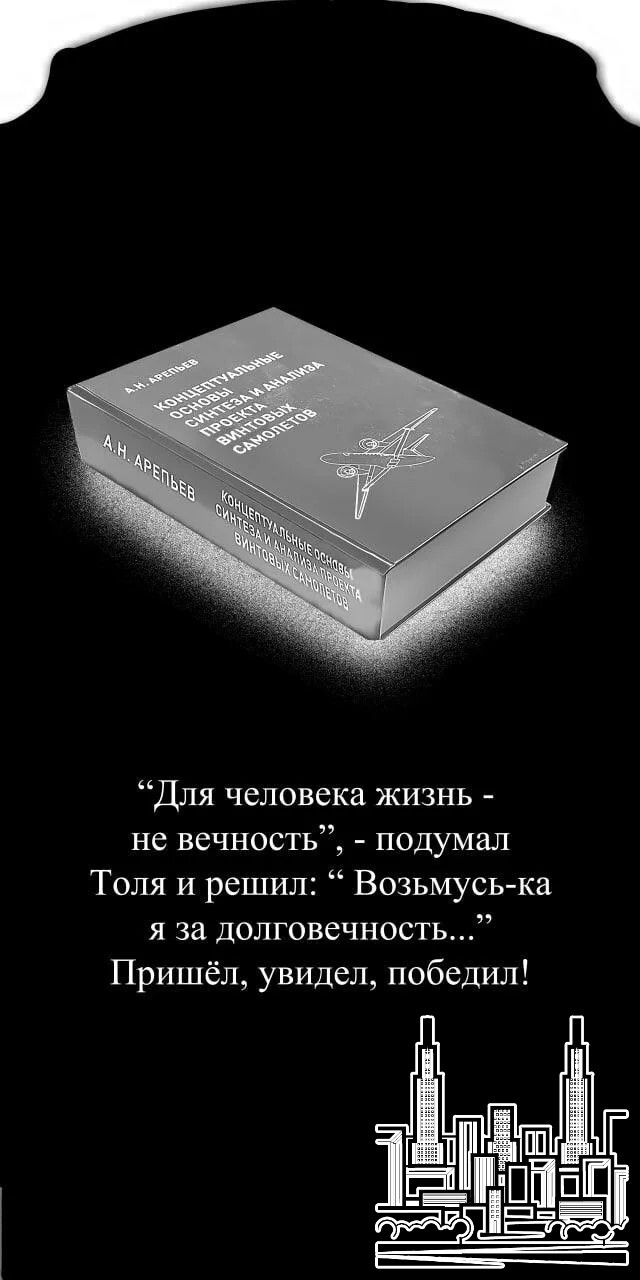

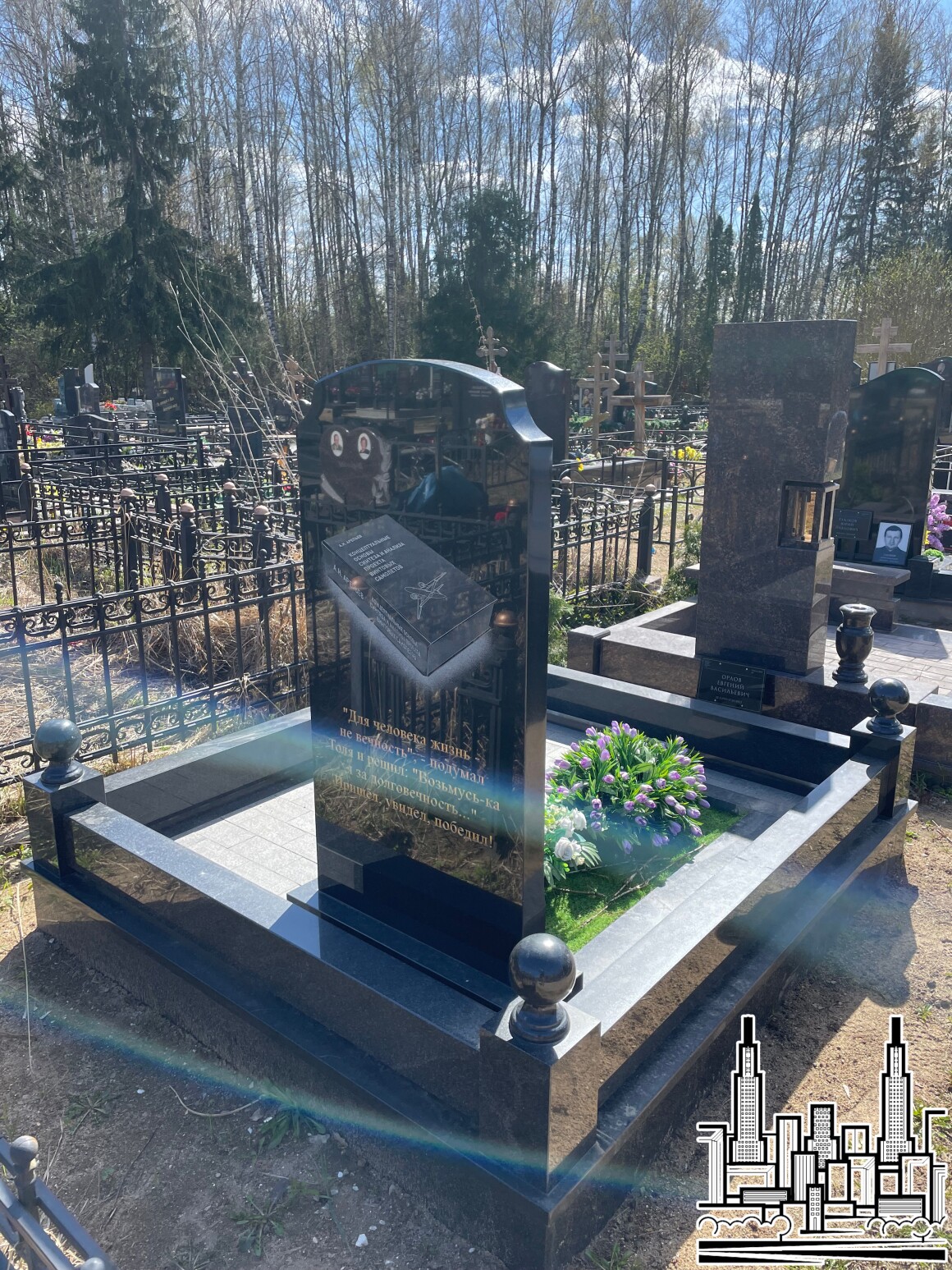

Оформление обратной стороны (памятник-книга авиаконструктора):

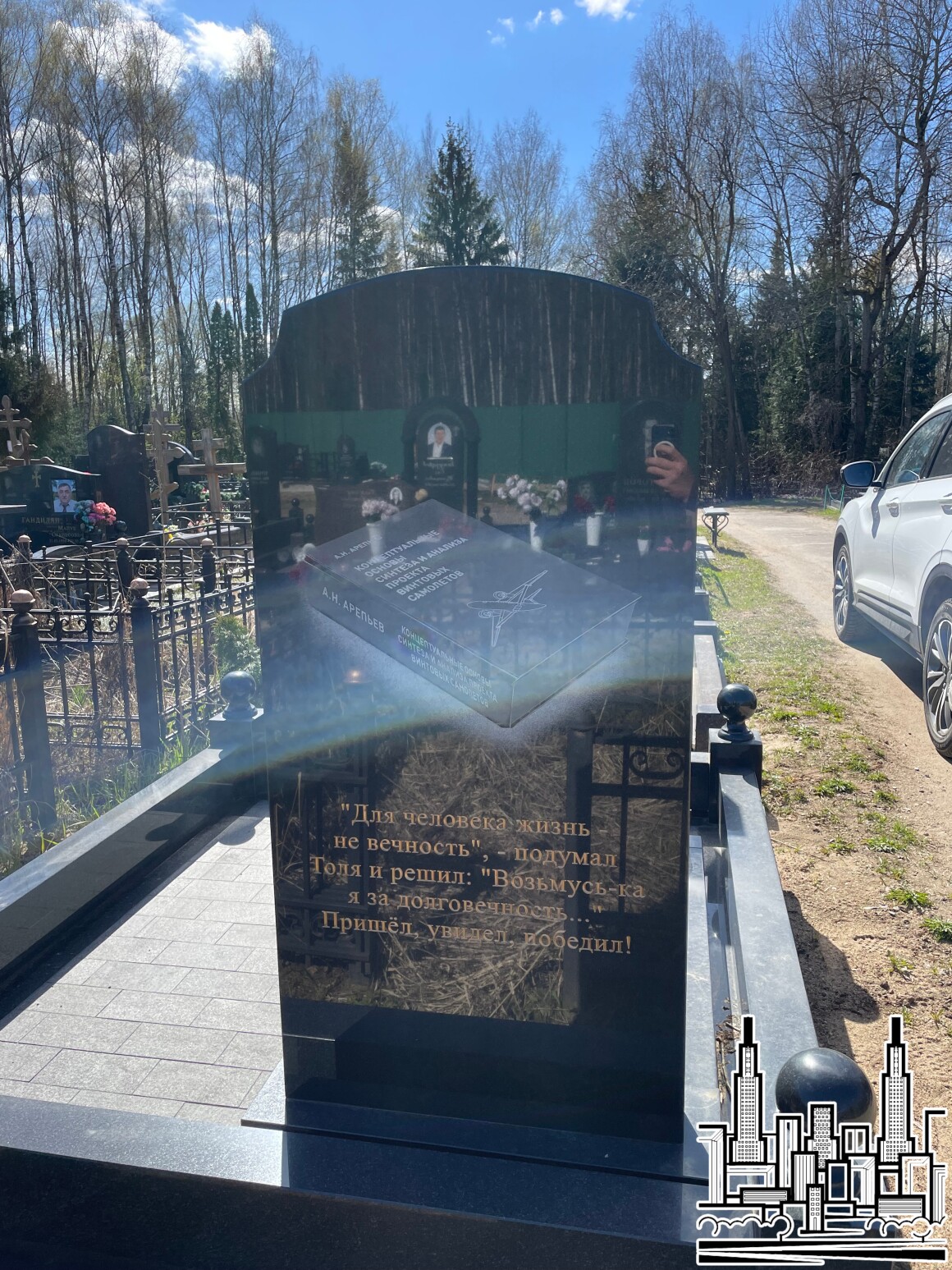

Обратная сторона стелы стала настоящим произведением искусства и данью уважения делу жизни Анатолия Николаевича. Мы разработали макет книги, словно лежащей на плоскости камня:
- На "обложке" книги выгравировано название его главного научного труда: "А.Н. Арепьев. Концептуальные основы синтеза и анализа проекта винтовых самолетов" и детальный чертеж турбовинтового самолета.
- Ниже размещены цитаты, характеризующие его отношение к жизни и работе: «Для человека жизнь — не вечность», — подумал Толя и решил: «Возьмусь-ка я за долговечность...» Пришёл, увидел, победил!
Этап 4. Производство и блестящее выполнение монтажных работ
После согласования всех макетов проект отправился на производство, а затем наши мастера выполнили профессиональную установку комплекса на кладбище.
Комплекс монтажных работ включал:
Все работы были выполнены с ювелирной точностью, швы тщательно обработаны герметиком, гранит отполирован до зеркального блеска.
Комплекс монтажных работ включал:
- Подготовка основания и заливка: Создание надежного бетонного фундамента, рассчитанного на вес гранитных конструкций.
- Облицовка цоколя: Установка нижнего гранитного цоколя (бордюра), который придает комплексу монументальность и защищает фундамент от влаги.
- Мощение площадки: Укладка плит из темно-серого полированного гранита, имитирующих аккуратную брусчатку.
- Установка ограды и столбиков: Монтаж гранитных ограждений по периметру и четырех угловых столбиков с идеально отполированными шарами.
- Установка стелы и цветника: Монтаж основного памятника и цветочницы, в которую были высажены живые цветы (тюльпаны).
Все работы были выполнены с ювелирной точностью, швы тщательно обработаны герметиком, гранит отполирован до зеркального блеска.

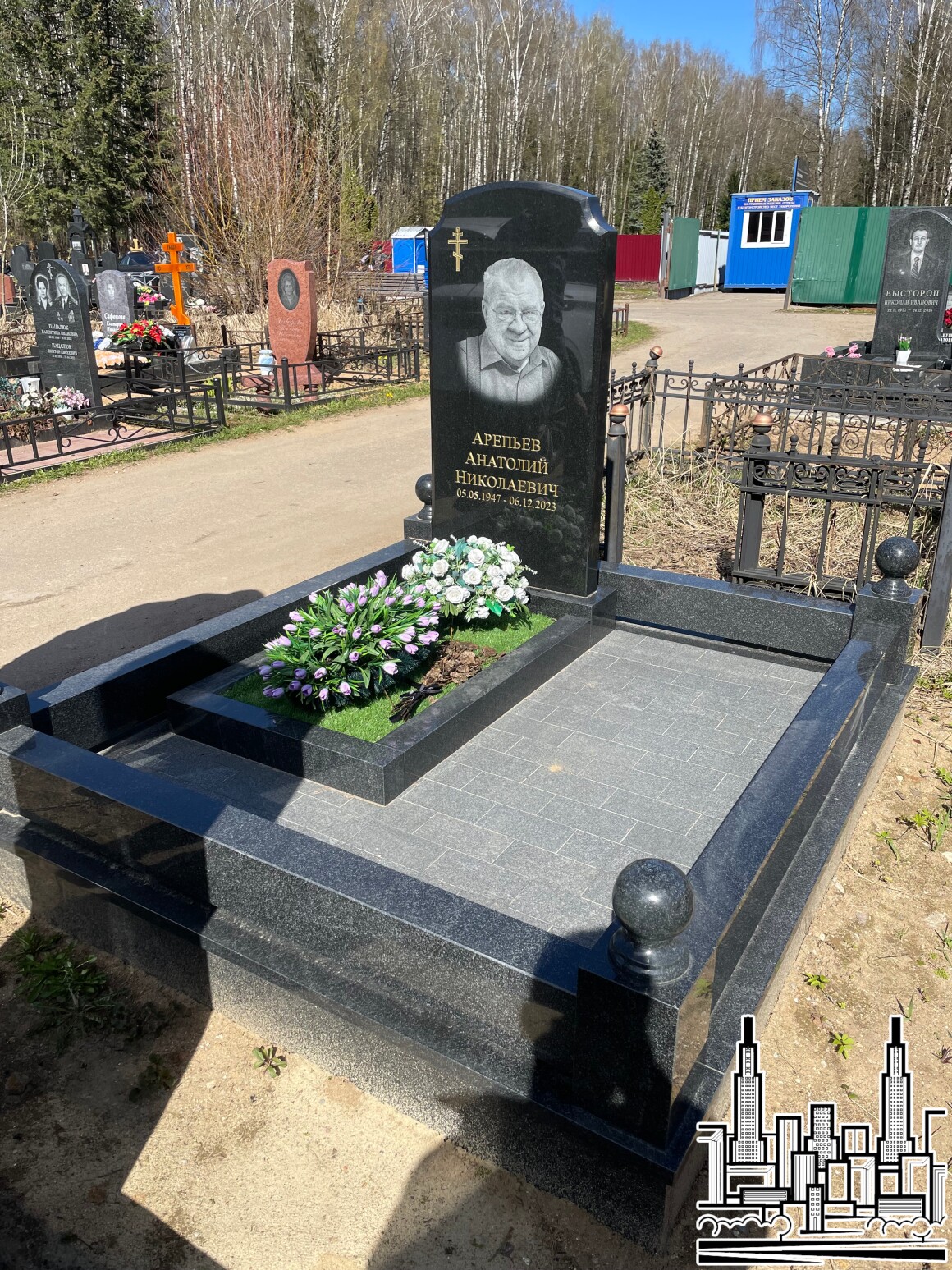

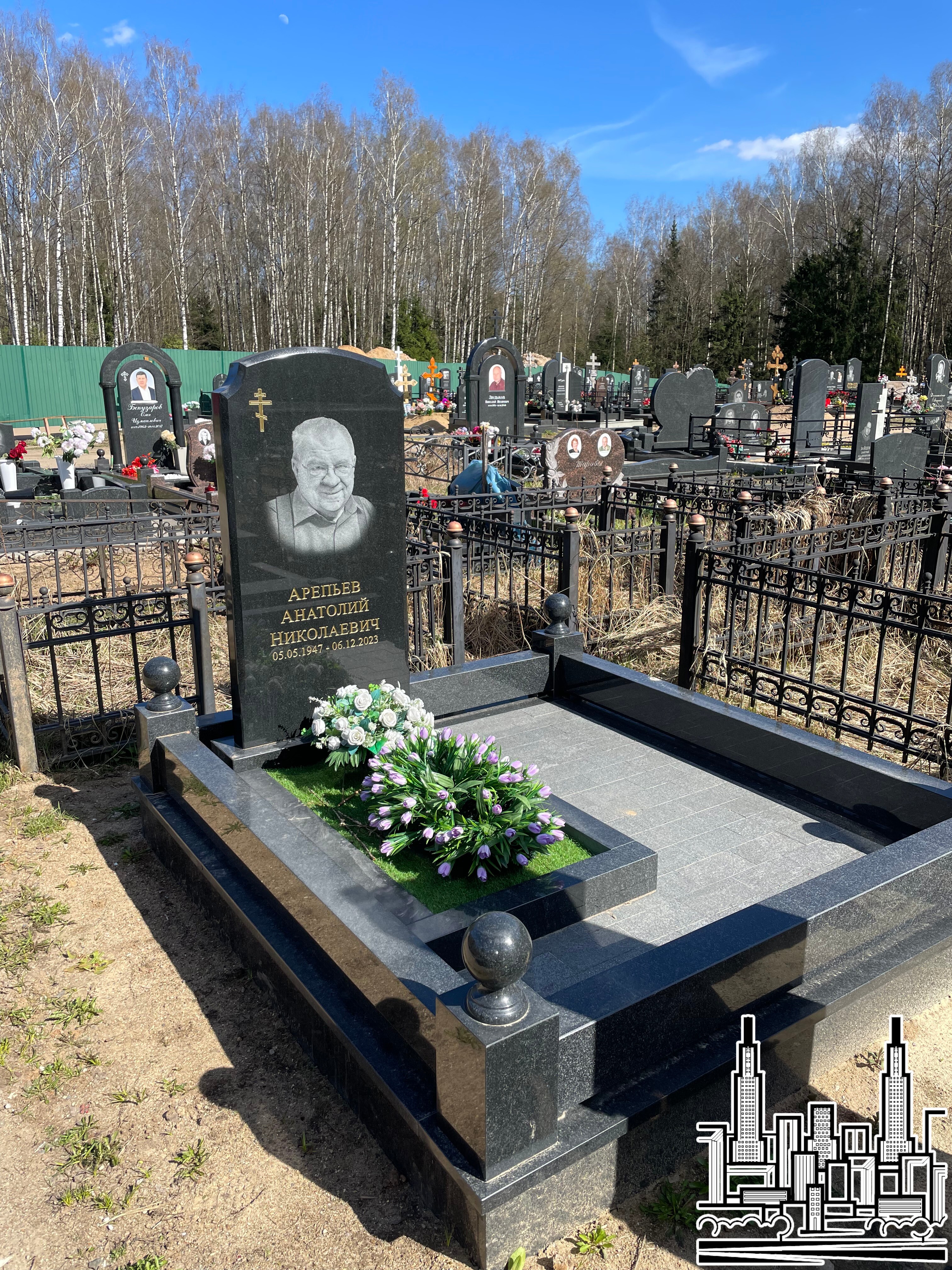

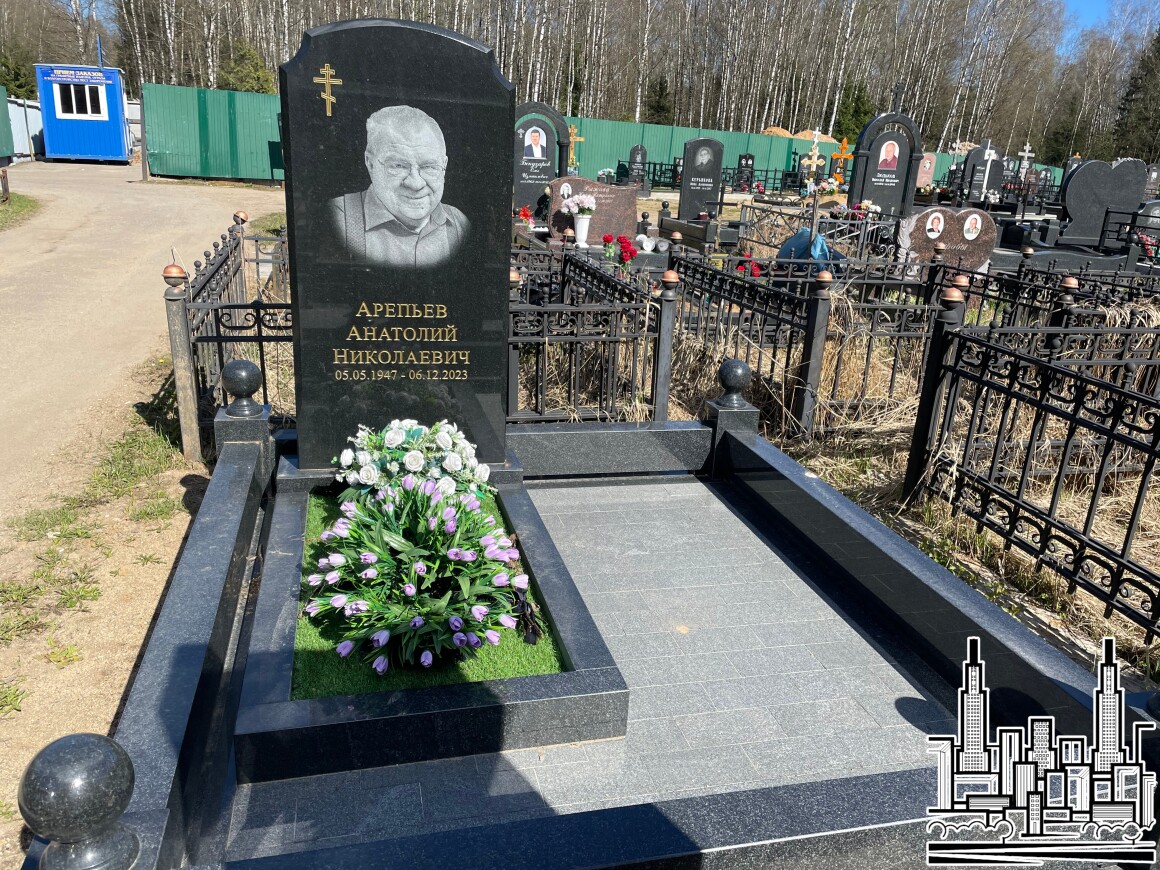

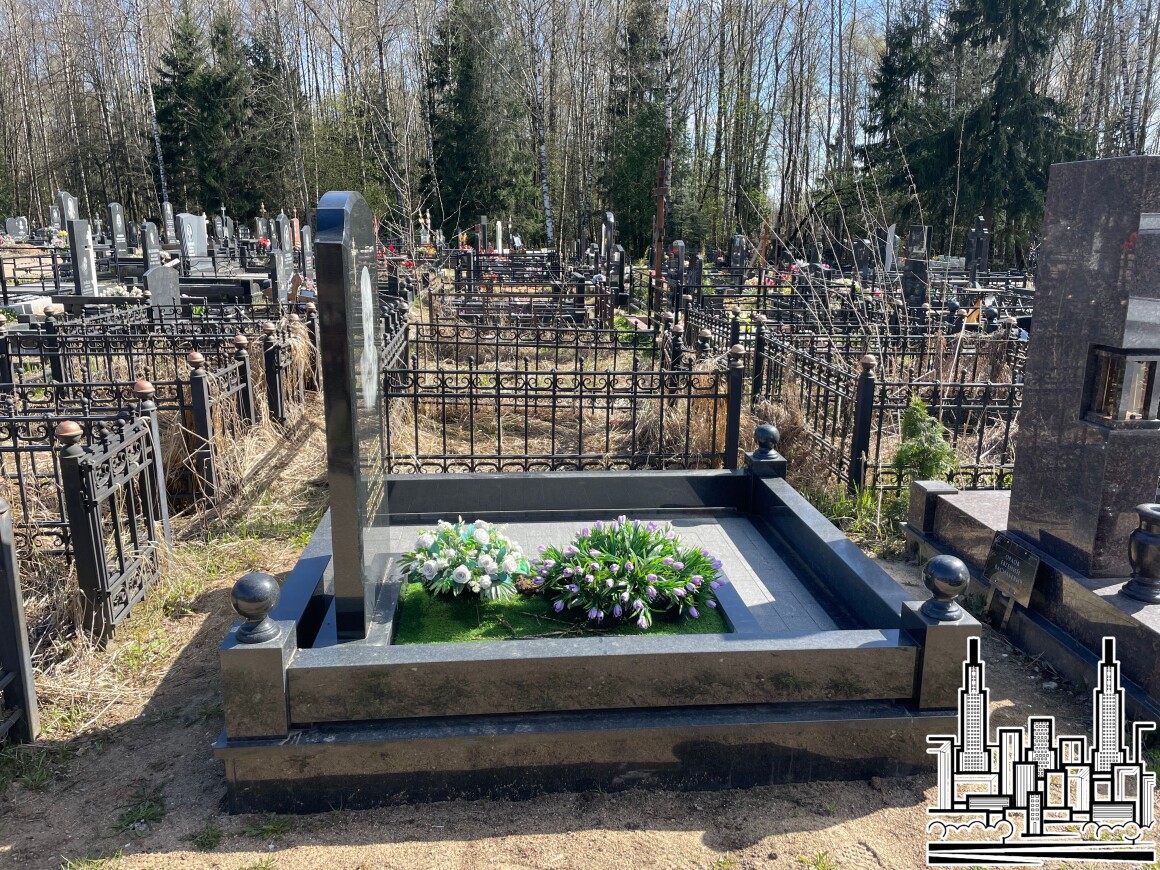

Готовый мемориальный комплекс
Финальный результат превзошел все ожидания — работа выполнена безупречно. Черный полированный гранит отражает небо, глубокие буквы выглядят объемно и солидно, а гравировка книги на обратной стороне стелы привлекает внимание тонкостью прорисовки деталей самолета и душевными строками.
Список выполненных работ по проекту Д145
1. Проектирование
Описание работ: Согласование размеров 180х200 см, составление плана раскладки.
Результат: Согласовано ТЗ.pdf
2. 3D-визуализация
Описание работ: Создание интерактивной модели комплекса во всех ракурсах.
Результат: Утверждена 3D-модель.
3. Дизайн надписей
Описание работ: Подготовка макета лицевой и тыльной сторон, согласование глубокой фрезеровки.
Результат: Утверждены макеты фрезеровки.
4. Изготовление
Описание работ: Резка камня, полировка, фрезеровка букв на станке, художественная гравировка книги и самолета.
Результат: Готовые элементы памятника.
5. Монтажные работы
Описание работ: Заливка плиты, укладка плитки, монтаж цоколя, столбиков с шарами и стелы.
Результат: Комплекс сдан под ключ.
Описание работ: Согласование размеров 180х200 см, составление плана раскладки.
Результат: Согласовано ТЗ.pdf
2. 3D-визуализация
Описание работ: Создание интерактивной модели комплекса во всех ракурсах.
Результат: Утверждена 3D-модель.
3. Дизайн надписей
Описание работ: Подготовка макета лицевой и тыльной сторон, согласование глубокой фрезеровки.
Результат: Утверждены макеты фрезеровки.
4. Изготовление
Описание работ: Резка камня, полировка, фрезеровка букв на станке, художественная гравировка книги и самолета.
Результат: Готовые элементы памятника.
5. Монтажные работы
Описание работ: Заливка плиты, укладка плитки, монтаж цоколя, столбиков с шарами и стелы.
Результат: Комплекс сдан под ключ.
Преимущества мемориального комплекса с глубокой фрезеровкой букв
- Вековая долговечность: Глубоко вырезанные буквы не подвержены влиянию ветра, осадков и времени. Они будут легко читаться даже через 100 лет.
- Премиальный внешний вид: Углубленный шрифт создает благородную игру теней и придает тексту объем, отличаясь от плоской лазерной гравировки.
- Индивидуальный характер памятника: Оформление обратной стороны стелы рассказывает историю усопшего, увековечивая его профессиональные достижения как авиаконструктора.
- Простота ухода: Полированный габбро-диабаз не требует покраски или сложного ухода — комплекс всегда выглядит ухоженным и аккуратным.
